VR6, Diferencias OBD1 vs OBD2
« on: April 02, 2014, 11:10:20 AM »
He visto que mucha gente se quebra el coco tratando de identificar si su Vr6 mk3 es OBD1 u OBD2

Aqui les pongo algunas de las diferencias mas obvias para identificarlo, SI ME EQUIVOCO ME CORRIGEN, CONOZCO EL MOTOR PERO NO SOY EXPERTO.

Para empezar, el OBD1 son los carros fabricados de 1995 hacias atras.
Los OBD2 son del 96 en adelante, en todas las marcas de autos.

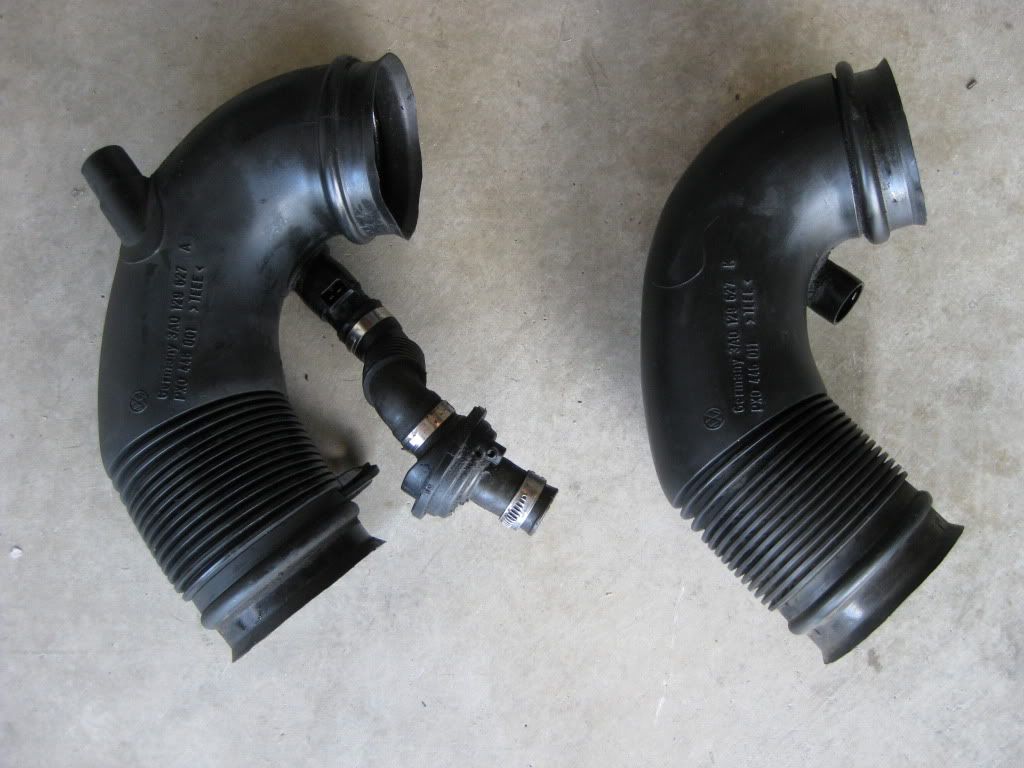

Tubos de induccion Vr6.

Tubo izquiero OBD1, tiene una respiracion en la curva externa que va a la valvula IAC
Tubo derecho OBD2, ya no tiene esa respiracion ya que no cuenta con valvula IAC.



Los corrados y passat b3 de la primera produccion tiene mas marcado el gusano del tubo.

Cuerpos de aceleracion o Gargantas.

Garganta Izquierda OBD1, TPS externo, mas mecanica.
Garganta derecha OBD2, TPS interno, mas electronica.



Valvula EGR

Solo venia en los OBD1, y esta detras de la cabeza y ca conectada a uno de los manifold de escape (esa es otra diferencia, los OBD2 vienen con ese manifold SIN orificio para la EGR)

Los vr6 Obd2 ya no la traen.



Manifold con hoyo para EGR y EGR conectada.



Encendido/Bobina/Distribuidor

Los VR6 OBD1 salieron con ambos tipos de encendido.

Los corrado y Passat B3 OBD1, los primeros modelos venian con Distribuidor



Despues cambiarona bobina o Coilpack y este sigue incluso en los OBD2 (DE hecho sigue hasta el mk4 12v)




Aqui la diferencia extra son las tapas de motor, ya que una viene completamente lisa y la otra trae el hueco para el distribuidor.

Arboles de Levas

Los arboles de levas tambien son diferentes, pero no los arboles en Si, sino los ENGRANES o SPORCKETS

OBD1 Sprocket para cadena DOble.
OBD2 Sprocket para Cadena sencilla.

Estos Son intercambiables solo si cambiamos tambien los Sprockets de todo el sistema del tiempo.

OBD2



OBD1



Debido a esta diferencia un Riel de cadena es mas ancho en OBD1 que en OBD2 y el Tornillo tensor del OBD1 tiene una "chichita" en lapunta y el OBD2 es plano.

Tornillo OBD2



Tornillo OBD1



Frenado:

Vr6 OBD1, los discos son de 280mm de diametro
Vr6 Obd2,  los discos son de 288mm de diametro.


Sensor MAF:

OBD1:



OBD2:

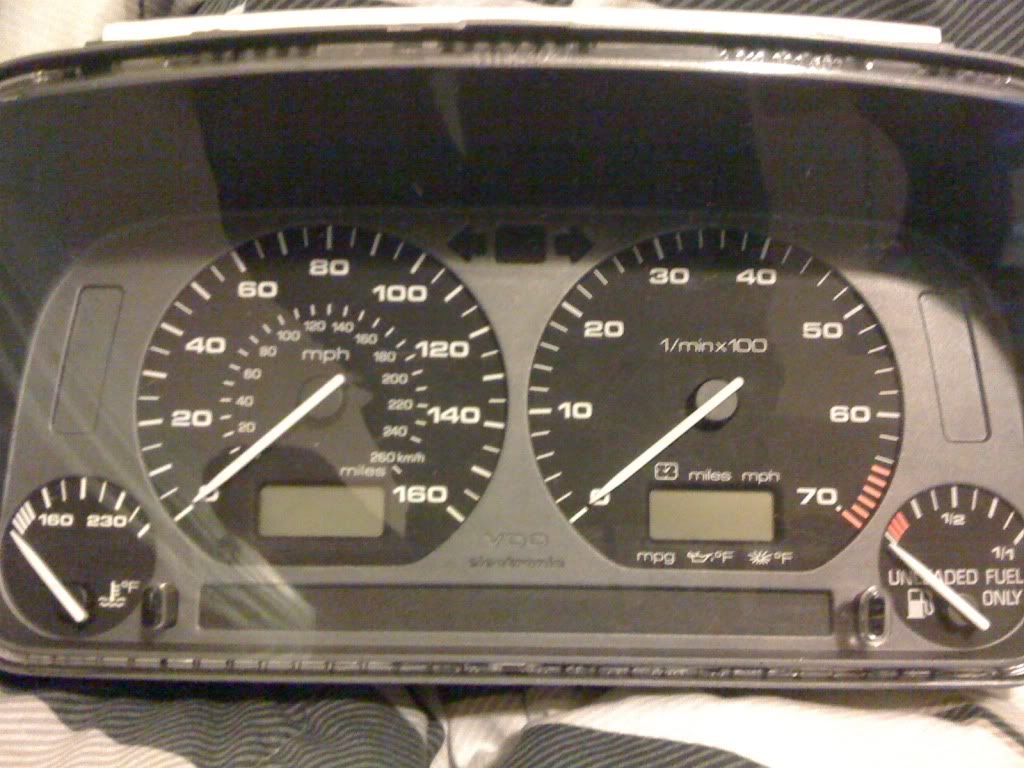

Tablero de instrumentos:

Aqui es importante recalcar que todos los VR6 marcan 160mph o su equivalente en KMs.

OBD1= caratulas negras, agujas blancas.



OBD2= caratulas s
ilver, agujas naranja.

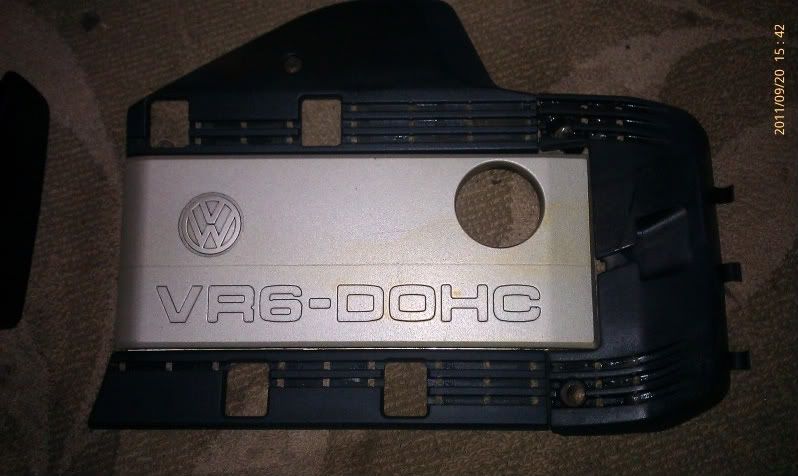

Tapas de motor:

OBD1= Vr6 DOHC



OBD2 = Vr6 2.8





Hay otros cambios, pero esos ya son de carroceria, por ejemplo parrillas, diferentes, casi es lo unico que cambia :P


Es lo mas notorio, si tiene mas detalles, compartanlos para nutrir este post!!!
« Last Edit: April 02, 2014, 11:25:13 AM by Eur÷wned »
I don't smell like Eau de Perfum..i Smell like Eau de GearBox!!


Offline GTIskandar

  • WSM Staff
  • Hero Member
  • ******
  • Posts: 1567
  • Karma: +5/-9
  • In GOD I trust.
Re: VR6, Diferencias OBD1 vs OBD2
« Reply #1 on: April 02, 2014, 11:24:00 AM »
En los GTI vr6 las luces de STOP pueden ser señal de diferencia. Los OBD1 traen el STOP en el aleron, y los OBD2 lo traen dentro del auto, pegado al medallon. ¡Saludos!
Sikandar Seryabkina


Offline Eur÷wned

  • WSM Admin
  • Hero Member
  • *****
  • Posts: 15379
  • Karma: +35/-52
  • WSM VR6OC/Mandilones - Tijuana
    • Vw/Audi Parts
Re: VR6, Diferencias OBD1 vs OBD2
« Reply #2 on: April 02, 2014, 11:26:04 AM »
En los GTI vr6 las luces de STOP pueden ser señal de diferencia. Los OBD1 traen el STOP en el aleron, y los OBD2 lo traen dentro del auto, pegado al medallon. ¡Saludos!

Ah fijate que buen Dato!!
I don't smell like Eau de Perfum..i Smell like Eau de GearBox!!


Offline TjVrSiXxX...

  • West Members TJ
  • Sr. Member
  • **
  • Posts: 775
  • Karma: +2/-3
  • Que barato ahhh...
Re: VR6, Diferencias OBD1 vs OBD2
« Reply #3 on: April 02, 2014, 05:30:38 PM »
a lo que mire el tablero obd1 dice vdo y el obd2 no dice nada, talves tambien se algo de cambio, el mio no dice y es obd2...


saludos...

Offline VWerickon

  • WSM Staff
  • Sr. Member
  • ******
  • Posts: 736
  • Karma: +4/-1
Re: VR6, Diferencias OBD1 vs OBD2
« Reply #4 on: April 02, 2014, 08:07:44 PM »
que buenos aporte, no cabe duda que siempre se aprende algo nuevo, saludos desde WSD Cuernavaca

Offline GTIskandar

  • WSM Staff
  • Hero Member
  • ******
  • Posts: 1567
  • Karma: +5/-9
  • In GOD I trust.
Re: VR6, Diferencias OBD1 vs OBD2
« Reply #5 on: April 05, 2014, 04:01:14 PM »
Tambien en la consola central los OBD2 traen su interface arriba del encendedor, cubierto con una tapa con el signo del check engine, y los OBD1 no la traen.
Sikandar Seryabkina


Offline JamesB3

  • Hero Member
  • *****
  • Posts: 1598
  • Karma: +0/-0
  • loves b3
Re: VR6, Diferencias OBD1 vs OBD2
« Reply #6 on: April 05, 2014, 07:49:22 PM »
excelente aporte y como dato ahora que hice el swap a vr la tapa dice vr6 DOHC y es obd2 el motor pero de passat b4 y el conector para escanear lo trae en el tablero a un lado de la mascarilla central.

Offline lalodr19

  • Hero Member
  • *****
  • Posts: 2006
  • Karma: +3/-5
  • GTI MK5 MONSTER BLACK
    • photobucket
Re: VR6, Diferencias OBD1 vs OBD2
« Reply #7 on: September 18, 2014, 12:27:16 PM »
De lujo bro gracias por el dato mi bien
Salu2

GO LOW OR GO HOME ASS FUCK!! ERPA MOTORS

Offline Eur÷wned

  • WSM Admin
  • Hero Member
  • *****
  • Posts: 15379
  • Karma: +35/-52
  • WSM VR6OC/Mandilones - Tijuana
    • Vw/Audi Parts
Re: VR6, Diferencias OBD1 vs OBD2
« Reply #8 on: September 23, 2014, 05:26:49 PM »
Una diferencia mas en los mk3 creo esta es en General.
